伴隨著網絡技術快速發展，以太網供電PoE交換機大幅度應用于各類通信及安防監控項目。如今POE交換機成為弱電及監控行業最熱門話題！PoE供電交換機是以太網供電交換機，在不改變?cè)芯W(wǎng)絡架構的基礎上通過現有的以太網雙絞線纜提供網絡終端設備所需要的直流電源。通常為無線AP、網絡攝像頭、網絡電話機、掌上電腦等PoE終端設備供電。

中國市場上總免不了以次充好，以假亂真的混雜局面。如何區分真假PoE交換機是我們施工工程技術人員一個很有用的技能。重慶申歐向廣大工程技術人員詳細介紹了假PoE交換機的危害。

一、POE供電網絡交換機的分類

1.1、標準POE交換機

POE符合IEEE802.3af、802.3at標準，就是標準POE交換機(俗稱48V電源)、而非標24V。完整的POE包括供電端設備(PSE, Power Sourcing Equipment)和受電端設備(PD, Power Device)兩部分，poe交換機為PSE設備的一種。PSE是為終端供電的設備,也是POE以太網供電過程的管理者。PD是接受供電的終端設備(48V國標設備含有PD芯片)。

1.2、非標準POE交換機兩類

相反為非標準POE交換機(“非標準”簡稱”非標”俗稱24V,但是非標有48V、24V、12V、5V等)。
非標準的POE供電內部沒有POE控制芯片，它是直接將電通過網線中的空線對45，78來傳輸電源，它沒有檢測這一步驟，不管IP終端是否支持POE它都會強制給它供電，如果IP終端不帶POE供電，就很有可能燒毀網口。
所以購買POE供電交換機的時候，需要先咨詢清楚POE供電交換機的類型，端口輸出功率，POE交換機的總功率，背板帶寬等。

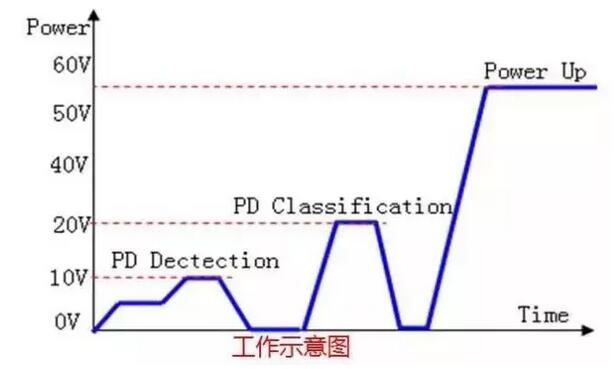

二、標準POE供電網絡交換機工作原理過程

2.1、檢測： poe供電交換機先輸出很小的電壓,檢測到含有支持IEEE802.3at/af標準芯片的受電端設備(支持IEEE802.3at/af標準芯片簡稱”PD”)。

2.2、PD分類：檢測到PD后, poe交換機對PD設備進行分類,并評估PD設備的功率。

2.3、供電：在啟動期內(一般小于15μs), poe交換機從低電壓向PD供電，直到供夠PD所需的電壓，為PD設備供穩定可靠的直流電。

2.4、斷電：若PD設備斷開, poe交換機會快速(一般在300～400ms之內)停止對PD供電,并重復檢測過程以檢測線纜的終端是否連接PD設備。

三、真假POE供電交換機用萬能表測試方法

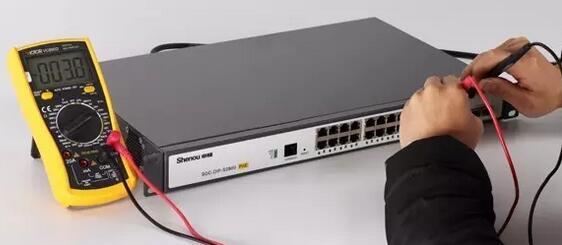

真假POE供電交換機檢測圖

3.1、啟動POE交換機設備，將萬用電表調至電壓測量檔位，用萬用電表兩表筆分別點觸PSE設備供電腳（通常是RJ45端口的1/2,3/6或者4/5,7/8）。

3.2、如果測出有48V或其它電壓值（12V、24V等）穩定輸出的設備即是非標產品（即非標POE供電）。因?yàn)樵谶@個過程中，PSE不對受電設備（這里為萬用表）做檢測，直接采用48V或其它電壓值供電。

3.3、相反如果測量不出電壓，萬用表表針在2~10V之間跳動，則為標準PoE。因?yàn)樵谶@個階段，PSE在對PD端（這里為萬用表）進行檢測，而萬用電表不是合法的PD，PSE不會供電，無穩定電壓產生。

真假POE供電交換機檢測方法

申甌PoE交換機采用獨有研發專利技術，具有完備網絡功能外，提供了超長距離的數據傳輸與供電能力，距離可達100米，不僅節省了電力線，而且可以使無線AP與網絡監控設備工程的安裝更為靈活。其核心芯片采用進口最頂級PoE供電芯片，穩定可靠，端口未連接時，自動進入待機模式節省能源，綠色環保，端口防雷設計，增加了產品的抗浪涌性能。尤其適合應用于百萬高清監控系統、無線AP景區、IP通信融信，不僅能提高工程形象，而且大幅度節約安裝成本。

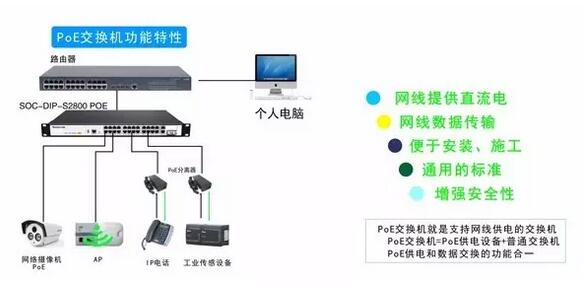

申甌POE供電交換機圖
